適用范圍：適用于爆炸性氣體環境 1區、2區場所；
適用于Ⅱ類爆炸性氣體環境；
適用于T1~T4組溫度組別
廣泛用于石油開采、煉油、化工、制藥軍工等危險環境及海洋石油平臺、油輪等場所。
產品執行標準：本產品引用GB3836.1.2.3-2010 ,GB3836.5-2004，GB3836.9-2006以及相關標準設計、制造、檢測；
產品特色：
正壓型防爆分析小屋集工業在線儀表的組合、成套、安裝應用于一體，并首先在油田、煤油、化工企業中得到廣泛應用；
分析小屋采用型鋼結構，內外墻均勻鋼板，中間為隔熱層；
本系列產品主要是實現用戶現場集中控制、調度指揮、工藝分析、儀表監控的防爆處理，具有
其它防爆結構不可比擬的優越性；
該系統由房間主體結構、正壓控制系統、正壓通風系統、壓力監測系統、可燃氣體探測系統、
有毒氣體探測系統、高溫報警系統、煙霧報警系統、聲光報警聯鎖系統、照明系統、溫濕度調節系統、
通用電源系統、用戶電氣系統幾部分組成；
室內安裝有防爆空調、可調節室內溫度、具有恒溫、恒濕功能；
配電系統為管線系統，配有防爆控制箱；
照明系統采用防爆吸頂燈和防爆應急燈，正常照明為管形熒光燈；
小屋內還具有通風、換氣、過濾裝置、小屋引風管入口處應處于非危險區；
有雙重密封門，并配有玻璃看窗和光生門，具有防塵、防水等功能；
整體全封閉系統，具有靜電、防炎花、無環境污染、抗腐蝕、抗干擾等功能；
采用PLC集成控制技術，使系統穩定可靠運行，整體接地，接地電阻<4Ω。
產品顏色：標準色號為“川諾灰”。也可按客戶指定顏色噴涂；
產品包裝：本公司生產的所有產品均采用蜂窩箱或木箱包裝；
產品單價：本產品為非標訂制產品，價格根據客戶要求進行核算；
生產設備：本公司采用先進的工藝和設備，壓鑄、噴涂等關鍵工藝全部實現了自動化或半自動化，購置了分布光度計，高低溫試驗箱、濕熱試驗箱等一大批先進檢測設備。
發貨時間：常規產品3天內發貨；定制類產品視產品由情況而定。
生產流程：1、準備原材料 2、機加工生產3、噴涂顏色 4、裝配完成整套 5、出廠前檢驗
使用須知：
3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；
3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；
3．3接線箱的內外接地要良好可靠；
3．4安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，保證密封及電纜不得松動，不使用的接線口應用密封圈和金屬墊片加以封堵；
3．5維修檢查時需要先斷開電源后方可開蓋；
其它推薦：防爆插座箱 防爆控制箱 防爆接線箱 防爆正壓柜
產品防爆原理：采用介質隔離點燃源達到電器防爆的目的是正壓通風防爆柜的防爆原理。即：把用戶所有的電器元件裝在一個充滿正壓力潔凈介質的殼體內, 使外部環境中易燃易爆的混合性氣體物質無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。
產品結構說明：
產品采用主, 副盤結構、主盤為正壓腔, 內裝用戶所需的電器元件和防爆必須的檢壓傳感系統、通風布氣系統、氣壓調節系統等；
副盤內裝防爆換氣自控系統、防爆電源自動切換系統、防爆報警系統、防爆壓力顯示系統、進出氣源連接口，自供氣規格產品的副
盤內還裝有防爆供氣裝置；

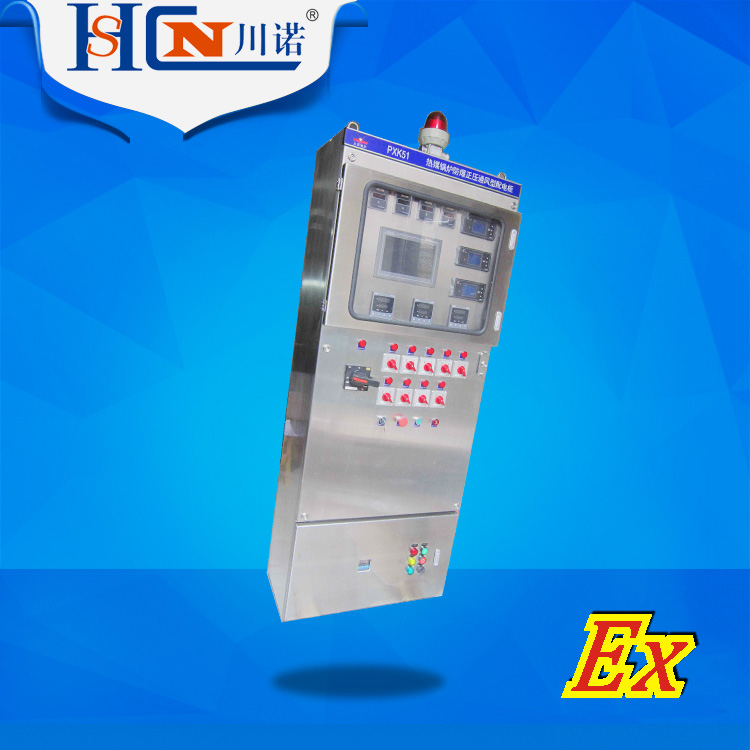

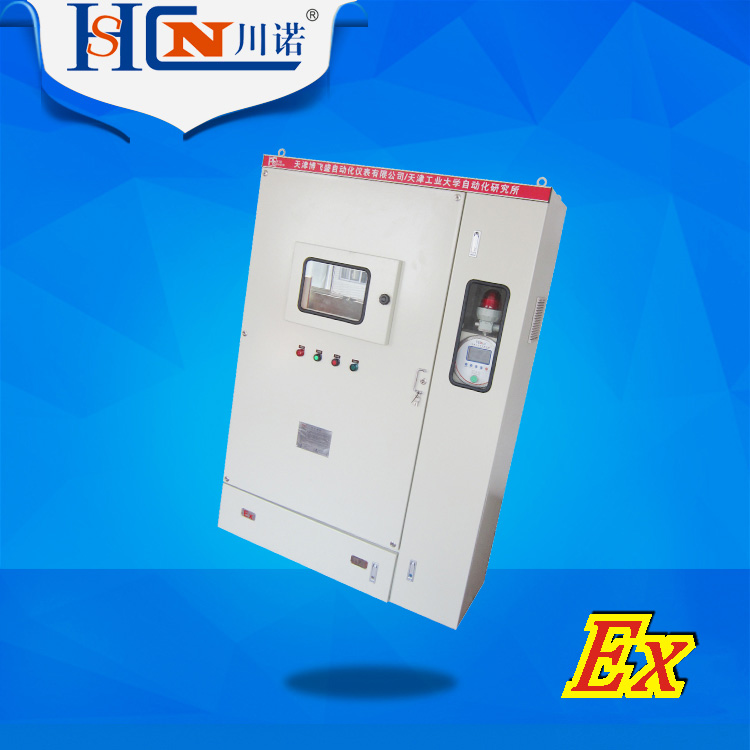

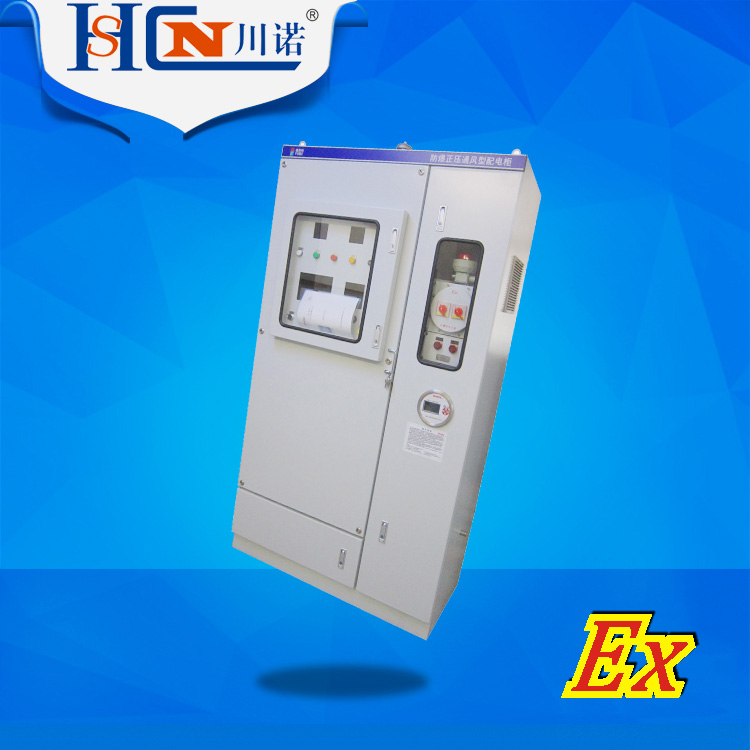

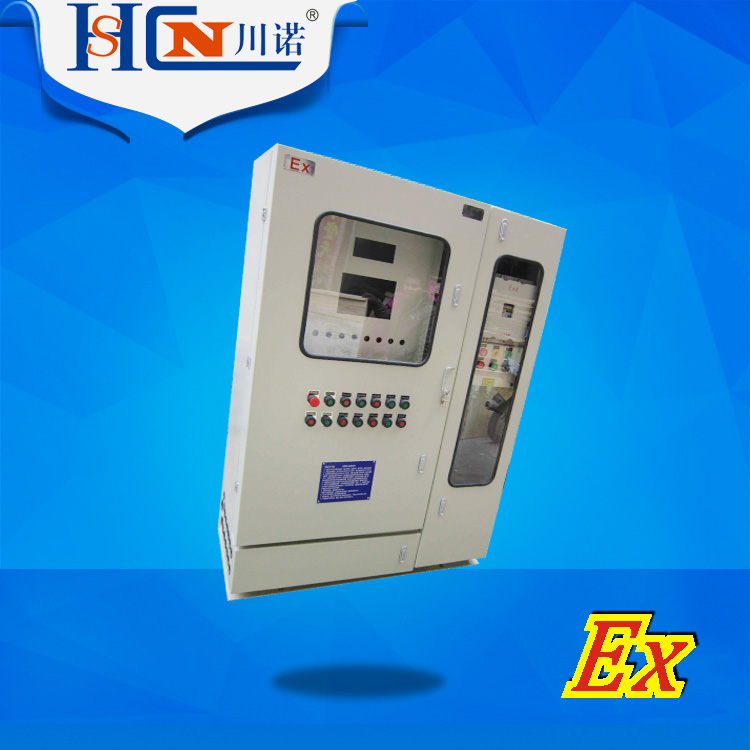

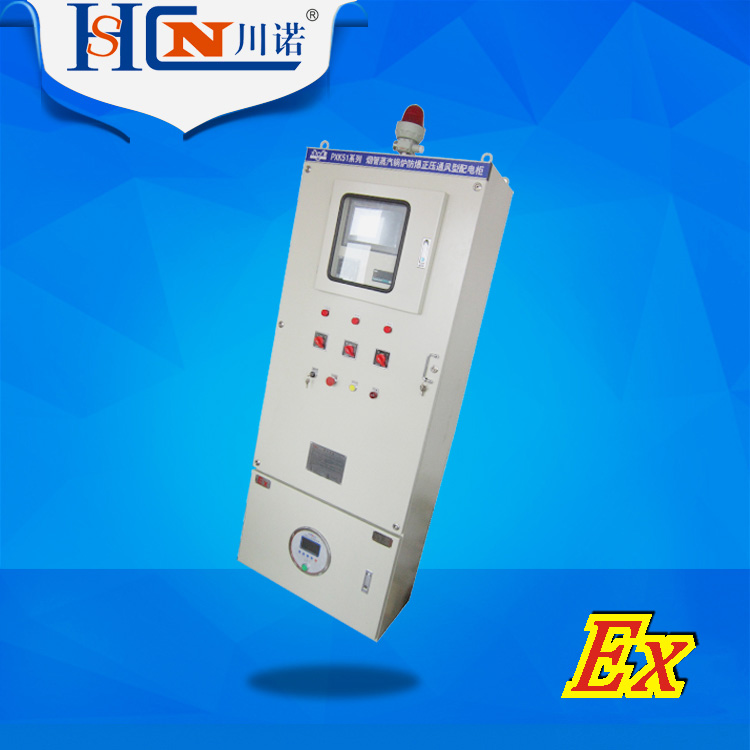

柜式產品采用GGD柜架、主副盤為左、右結構、電纜溝座式安裝，下進線、前門操作、后門檢修；
箱式產品采用優質鋼板焊接結構，主、副盤為上、下結構，掛式安裝，下進線，前門操作和檢修；

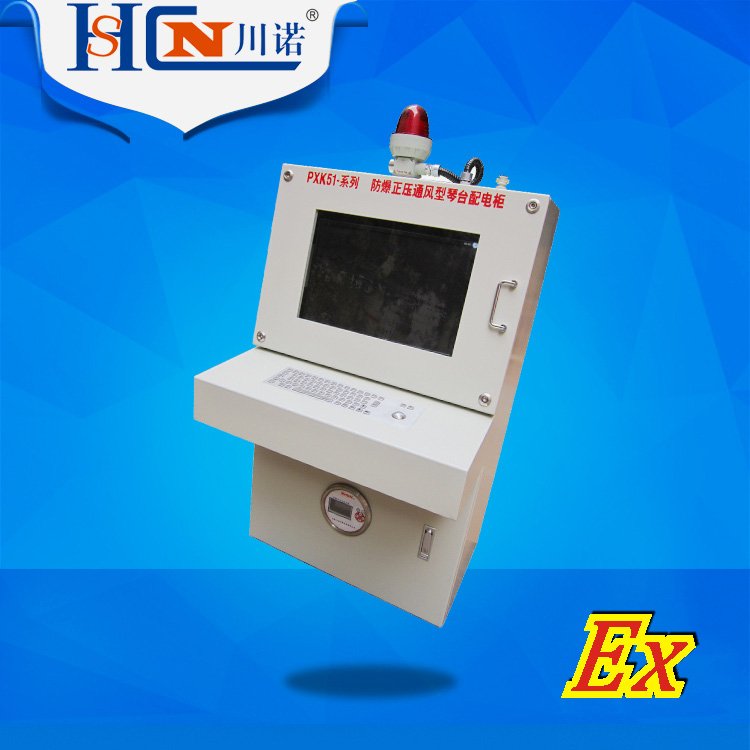

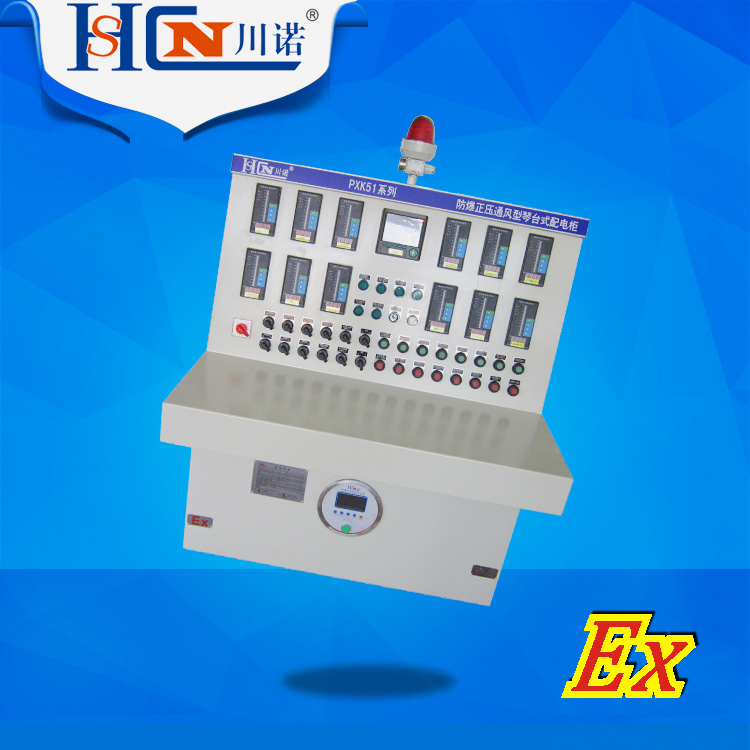

琴式產品采用優質鋼板折疊焊接成型，主、副盤為前、后結構、座式安裝，下進線、琴式操作，后門檢修；
柜式和琴式產品后門均采用快速開門裝置，方便用戶安裝和檢修；
可按用戶要求采用不銹鋼材質。
產品功能說明：
產品設置換氣連鎖、產品投運前，只有經過主盤內腔換氣，并達到規定的時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，
副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離；
只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電；
主盤內腔工作氣壓為100Pa≤P≤700Pa；當氣壓高于1000PA時，自控系統自動關閉進氣或開啟排氣閥，自動調整內部氣壓，
保證產品不受高氣壓沖擊而變形損壞。當氣壓低于100Pa時，自控系統自動報警(聲光)，當內部氣壓持續降到50pa時，自控
系統將自動切斷電源，實現低壓斷電聯鎖；
副盤自控系統為不間斷連續監控，并顯示主盤內腔壓力參數；
正壓通風型為不間斷連續供風，正壓控內電器元件的工作熱量可隨時帶走，具有良好的散熱功能。內部可裝檢測儀表，分析儀表，
顯示儀表，低壓電器、變頻器、軟起動器、計算機等，整臺產品可作為設備起動、控制、中央信號處理及控制系統；
正壓補償型為間斷型供氣，正壓腔具有良好的保壓密封性能；
同型號產品可多臺并聯運行；
用戶提供氣源時，須配備潔凈或惰性氣體源，一般情況下，用戶現場的儀表氣源可滿足要求。氣源壓力為0.2~0.8MPa或
0.2~0.5MPa(根據主腔容積大小確定);
產品適用電源系統為交流二相四線制380/220系統及所有弱電系統，不適用于高壓系統。
產品顏色：標準色號為“川諾灰”。也可按客戶指定顏色噴涂；
產品包裝：本公司生產的所有產品均采用蜂窩箱或木箱包裝；
產品單價：防爆配電柜為非標訂制產品，價格根據客戶要求進行核算；
生產設備：本公司采用先進的工藝和設備，壓鑄、噴涂等關鍵工藝全部實現了自動化或半自動化，購置了分布光度計，高低溫試驗箱、濕熱試驗箱等一大批先進檢測設備。
發貨時間：常規產品3天內發貨；定制類產品視產品由情況而定。
生產流程：1、準備原材料 2、機加工生產3、噴涂顏色 4、裝配完成整套 5、出廠前檢驗
使用須知：
1、由于本柜可能內裝觸摸屏、PLC等可調節元器件，因此，請在安全區內安裝相應程序， 嚴禁在防爆區內，打開蓋帶電操作！！
2、為了能讓用戶正確選型、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
3、用戶在安裝、使用前，務必認真閱讀本《說明書》，嚴格按《說明書》進行操作，否則，因此而造成的質量事故，我公司概不負責。
