BXD系列防爆照明（動力）配電箱（以下簡稱配電箱），適用于II類B級或C級，T1-T4組以下級別、組別的含有爆炸性氣體環境危險場所的1區、2區，用于交流50H、額定電壓220或380V的線路中，用于控制三相異步電動機的起動、停止，也可用于遠距離控制電動機，具有過載、短路保護功能。

1．2、工作條件

   海拔不超過2000m；

b． 周圍空氣溫度不高于+40℃，不低于-5℃,24小時內平均值不超過+35℃；

   周圍空氣相對濕度不超過廠家規定（+25℃）；

  在無破壞絕緣的氣體或蒸氣的環境中；

   污染等級：3級；

   安裝類別：II、III類；

  用于戶外的配電箱，太陽輻射1120W/㎡，降雨強度6mm/min；

  無顯著搖動和劇烈的沖擊振動的地方；

2、  結構與特點

本配電箱是按照GB3836.1-2000《爆炸性氣體環境用電氣設備一部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備二部分：隔爆型“d”》、GB3836.3-2000《爆炸性氣體環境用電氣設備三部分：增安型“e”》標準設計制造，經國家指定檢驗機關檢驗合格，并頒發防爆合格證。

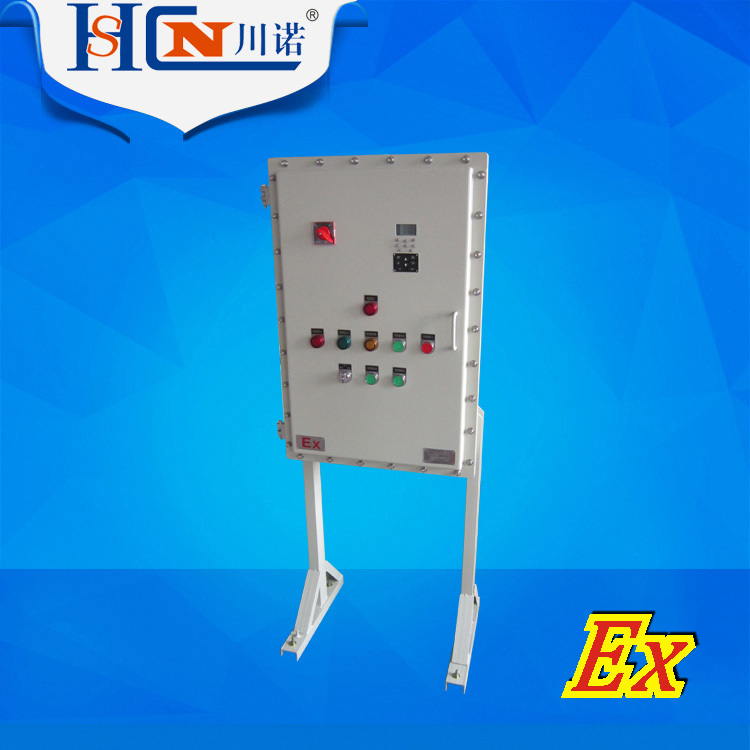

A、外殼采用鑄鋁合金壓鑄成型，表面噴塑。主腔采用隔爆型結構，接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器、Ex防爆控制按鈕、Ex防爆信號燈等。配電箱采用模塊化設計，各種回路可以自由組合，電器元件選型可由用戶而定，其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可，進出線口方向可由用戶要求而定。

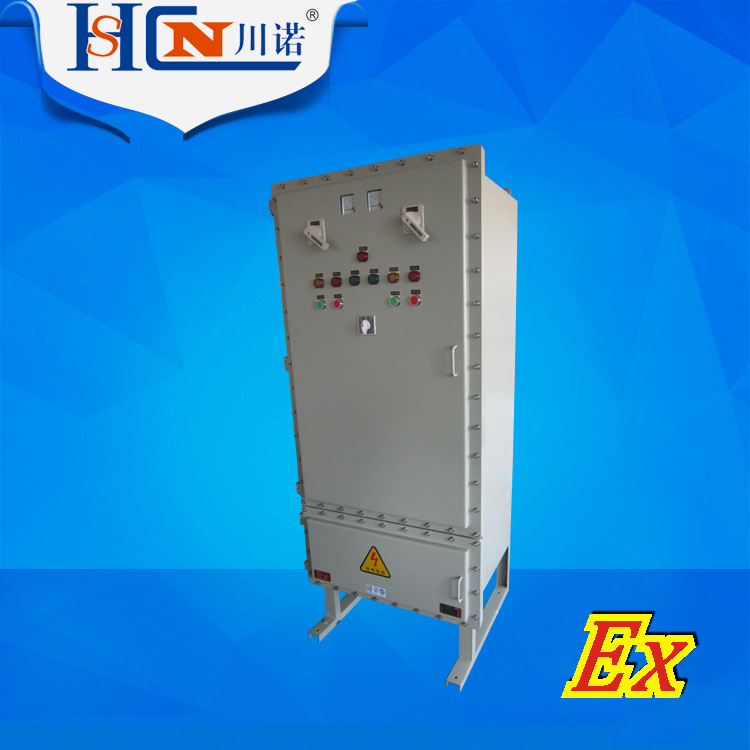

B、非標配電箱：外殼采用鋼板焊接成型，表面噴塑。分主腔和接線腔，均采用隔爆型結構，內可選裝高分斷斷路器、交流接觸器、熱繼電器、控制按鈕、信號燈等元件，通過操作殼蓋上的手柄實現分合，動作性能可靠，并設有分合顯示信號燈。進出線采用鋼管或電纜布線均可，進出線口方向及內部元件可由用戶要求而定。其它材料及外形均可根據用戶要求訂制。

3、  主要技術參數

型號	額定電壓（V）	主回路額定電流（A）	支路數	支路額定電流（A）	防爆標志
BXD□-4 BXD□-6 BXD□-8 BXD□-10 BXD□-12 BXD□-4K BXD□-6K BXD□-8K BXD□-10K BXD□-12K	220 380	16-630	4 6 8 10 12 8 6 8 10 12	2．5-100	ExdeIIBT4 ExdeIICT4 ExdIIBT4

4、外形示意圖：例：

拼裝方式可根據用戶要求而定，按用戶提供的線路圖進行設計。

5、安裝與使用

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

5．2安裝及維修前必須切斷前級電源；

5．3進、出線電纜穿過橡膠密封圈，用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

5．4密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的規定應及時向廠家進行選購并更換，以確保防爆性能可靠；

5．5維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

5．6配電箱在使用過程中要定期檢查，以保證其良好運行；

5．7非技術人員嚴禁開蓋維修、檢查。

6、訂貨需知

訂貨時應指出產品的完整型號、名稱、規格及訂貨數量。

例如：BXD51-12K20/100系列防爆配電箱，總開關電流100A，分開關20A，100臺。



本配電箱是按照GB3836.1-2000《爆炸性氣體環境用電氣設備第一部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第二部分：隔爆型“d”》、GB3836.3-2000《爆炸性氣體環境用電氣設備第三部分：增安型“e”》標準設計制造，經國家指定檢驗機關檢驗合格，并頒發防爆合格證。
