BXD系列防爆照明（動力）配電箱（以下簡稱配電箱），適用于II類B級或C級，T1-T4組以下級別、組別的含有爆炸性氣體環境危險場所的1區、2區，用于交流50H、額定電壓220或380V的線路中，用于控制三相異步電動機的起動、停止，也可用于遠距離控制電動機，具有過載、短路保護功能。
1．2、工作條件
海拔不超過2000m；
b． 周圍空氣溫度不高于+40℃，不低于-5℃,24小時內平均值不超過+35℃；
周圍空氣相對濕度不超過國家規定（+25℃）；
在無破壞絕緣的氣體或蒸氣的環境中；
污染等級：3級；
安裝類別：II、III類；
用于戶外的配電箱，太陽輻射1120W/㎡，降雨強度6mm/min；
無顯著搖動和劇烈的沖擊振動的地方；
2、 結構與特點
本配電箱是按照GB3836.1-2000《爆炸性氣體環境用電氣設備一部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備二部分：隔爆型“d”》、GB3836.3-2000《爆炸性氣體環境用電氣設備三部分：增安型“e”》標準設計制造，經國家指定檢驗機關檢驗合格，并頒發防爆合格證。

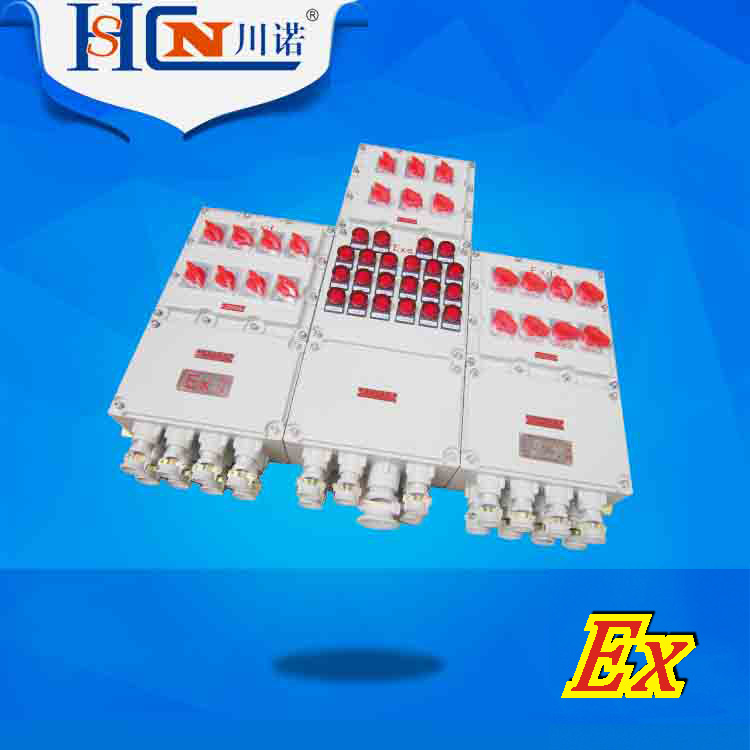

A、外殼采用鑄鋁合金壓鑄成型，表面噴塑。主腔采用隔爆型結構，接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器、Ex防爆控制按鈕、Ex防爆信號燈等。配電箱采用模塊化設計，各種回路可以自由組合，電器元件選型可由用戶而定，其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可，進出線口方向可由用戶要求而定。

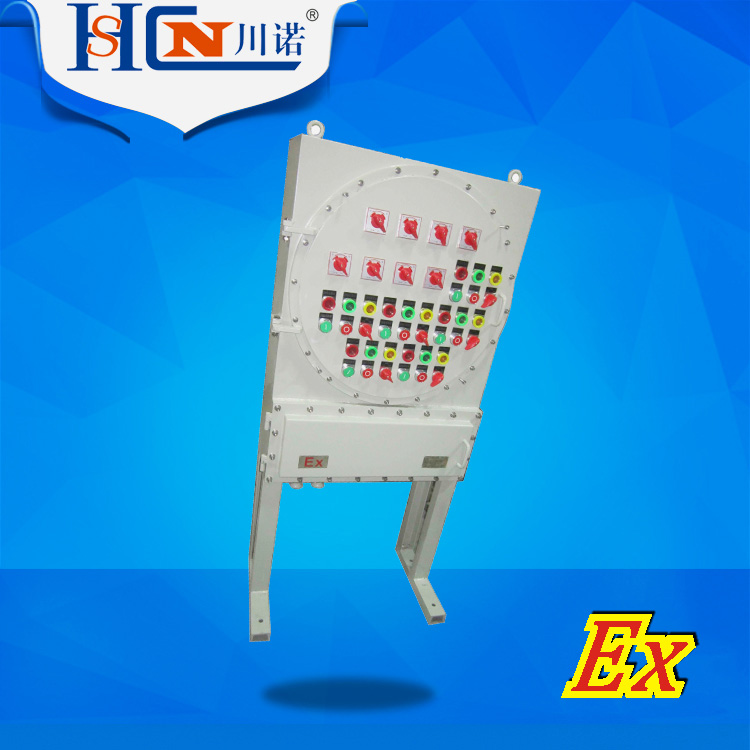

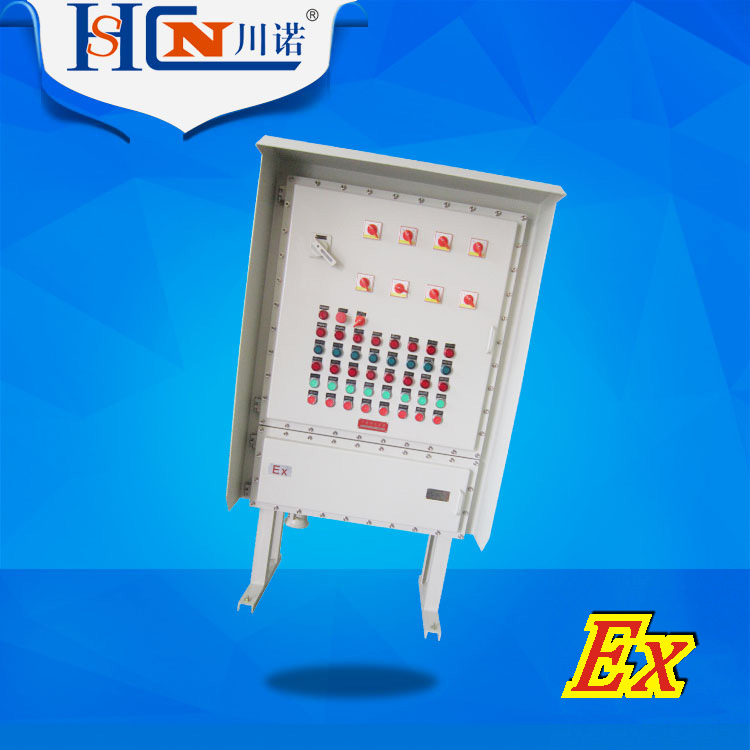

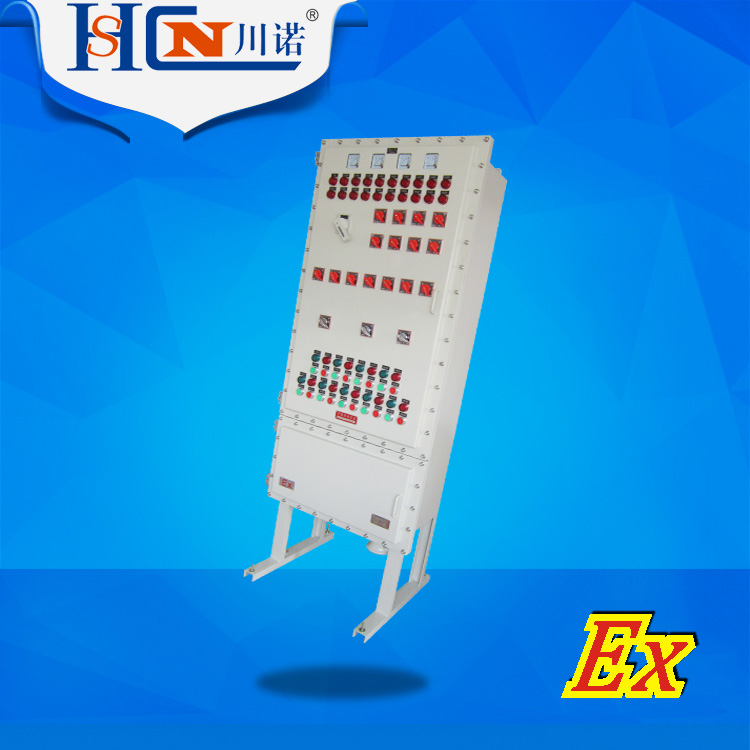

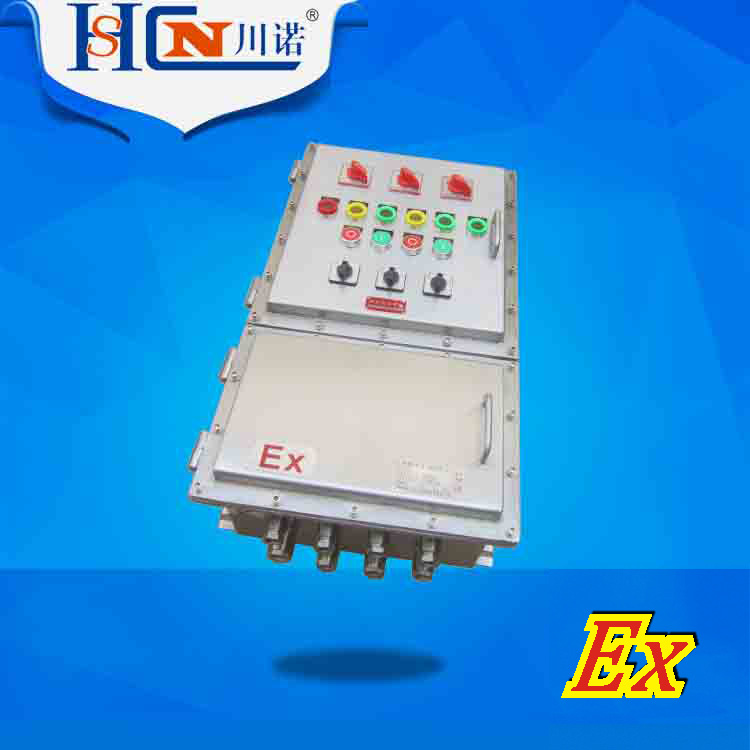

B、非標配電箱：外殼采用鋼板焊接成型，表面噴塑。分主腔和接線腔，均采用隔爆型結構，內可選裝高分?jǐn)鄶嗦菲鳌⒔涣鹘佑|器、熱繼電器、控制按鈕、信號燈等元件，通過操作殼蓋上的手柄實現分合，動作性能可靠，并設有分合顯示信號燈。進出線采用鋼管或電纜布線均可，進出線口方向及內部元件可由用戶要求而定。其它材料及外形均可根據用戶要求訂制。
3、 主要技術參數
型號 | 額定電壓（V） | 主回路額定電流（A） | 支路數 | 支路額定電流（A） | 防爆標志 |
BXD□-4 BXD□-6 BXD□-8 BXD□-10 BXD□-12 BXD□-4K BXD□-6K BXD□-10K BXD□-12K | 220 380 | 16-630 | 4 6 8 10 12 8 6 8 10 12 | 2．5-100 | ExdeIIBT4 ExdeIICT4 ExdIIBT4 |
4、外形示意圖：例：
拼裝方式可根據用戶要求而定，按用戶提供的線路圖進行設計。
5、安裝與使用
5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；
5．2安裝及維修前必須切斷前級電源；
5．3進、出線電纜穿過橡膠密封圈，用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；
5．4密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的規定應及時向廠家進行選購并更換，以確保防爆性能可靠；
5．5維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；
5．6配電箱在使用過程中要定期檢查，以保證其良好運行；
5．7非技術人員嚴禁開蓋維修、檢查。
6、訂貨需知
訂貨時應指出產品的完整型號、名稱、規格及訂貨數量。
例如：BXD51-12K20/100系列防爆配電箱，總開關電流100A，分開關20A，100臺。
