用途、工作條件

用途

本產品適用于含有II類B級、C級，T6組以下級別、組別含有爆炸性氣體混合物的危險場所，在交流50Hz、額定電壓220/380V、額定電流至10A的電路中控制接觸器、繼電器、照明及其它電氣設備的接通和分?jǐn)嘀谩?/p>

工作條件

◎海拔高度不超過2000m；

◎周圍空氣溫度不超過+40℃，不低于-20℃；

◎降雨強度50mm/10min；

◎輻射強度1.4cal/cm2.min；

結構與特點

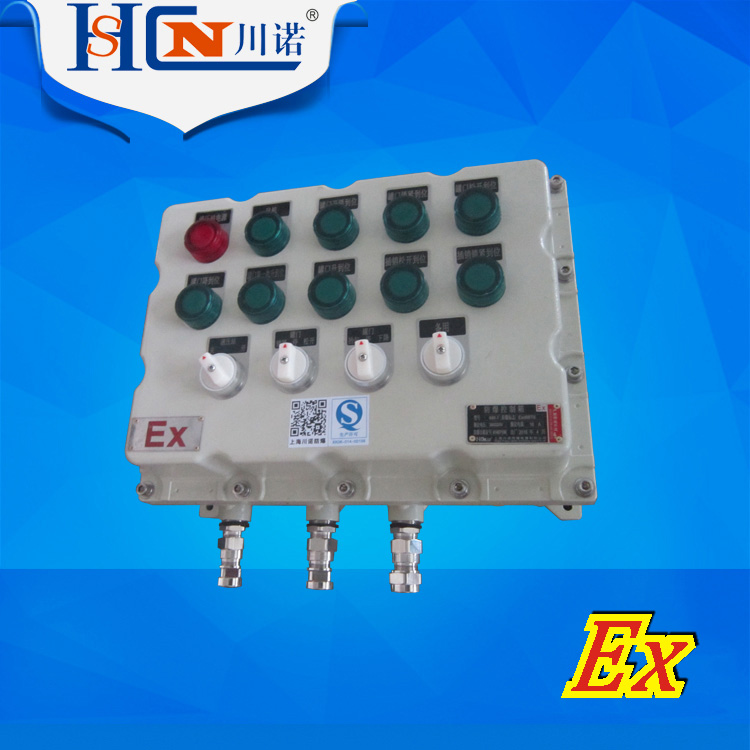

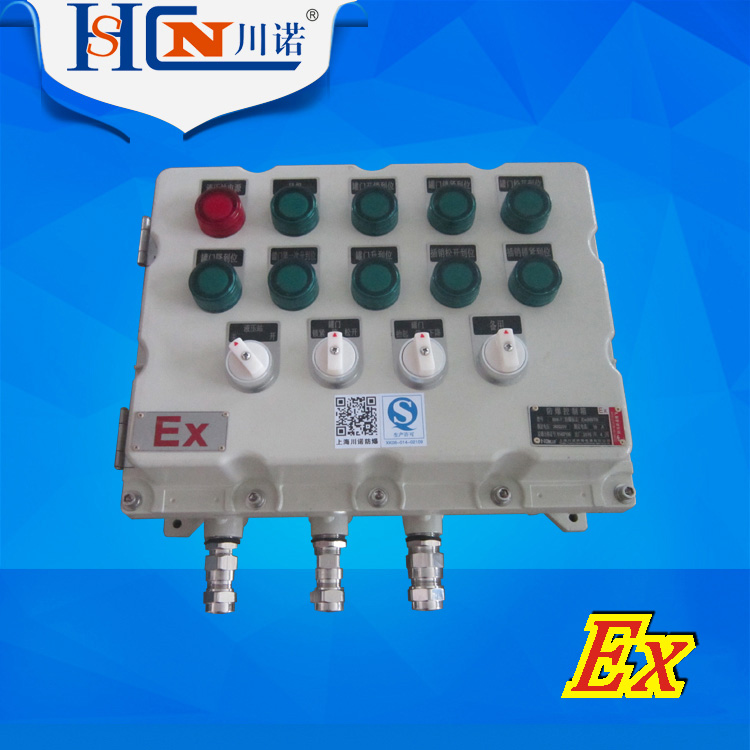

本產品是按照GB3836.1《爆炸性氣體環境用電氣設備“通用要求”》、GB3836.2《爆炸性氣體環境用電氣設備“隔爆型電氣設備”》、GB3836.3《爆炸性氣體環境用電氣設備“增安型電氣設備”》設計制造，經國家指定檢驗機關檢驗合格，并頒發合格證。本產品外殼是由鋼板焊接或壓鑄鋁合金（工程塑料）外殼拼裝而成，表面噴塑，外型美觀。壓鑄鋁合金外殼為增安型外殼，內裝隔爆型元件（按鈕、開關、信號燈等）組成。控制箱元件布置千變?nèi)f化，具體元件選擇排列，根據用戶提供的原理圖及要求確定，并可按用戶的要求重新設計制造。

主要技術參數

額定電壓：220/380V

額定電流：10A

防爆標志：ExdIIBT4

型號及含義

BXK51□□□□□□

防爆控制箱                                    防腐等級

設計序號                                      表的種類

按鈕數                                        開關數

電流表數                                      指示燈數

安裝及維修

◎安裝及維修前需切斷前級電源；

◎進、出線電纜穿過橡膠密封圈，并用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

◎在維修拆卸時注意隔爆面不得磕碰、劃傷，并涂204-1防銹油；

◎控制箱在使用過程中要定期檢查，以保證其密封性能及良好運行；

◎內、外接地須良好可靠；

◎非技術人員嚴禁開蓋安裝維修。
