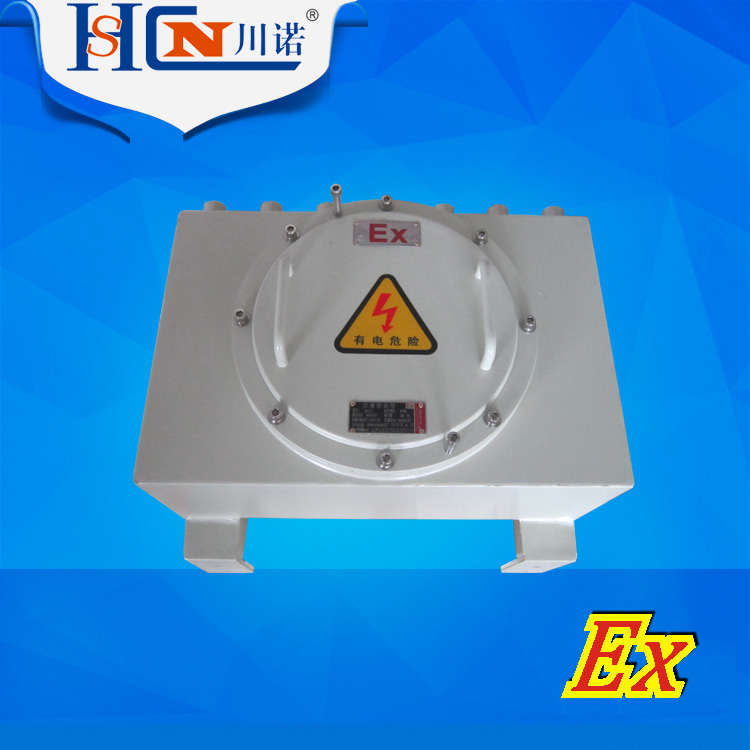

BJX系列防爆接線箱 (碳鋼材質 ExdIIC)

1、 用途和工作條件 1 . 1 用途 BJX 系列防爆接線箱(以下簡稱接線箱),適用于 II 類、 B 級、 C 級 T6 組以下級別組別的含有爆炸性氣體混合物的場所中,在交流 50Hz 、額定電壓 380V 、

型號:

類別:

  • 產品描述
  • 主要功能
  • 基本參數

1、  用途和工作條件

11用途

BJX系列防爆接線箱(以下簡稱接線箱),適用于II類、B級、CT6組以下級別組別的含有爆炸性氣體混合物的場所中,在交流50Hz、額定電壓380V、額定電流至200A以下電路,作為連接各種電氣設備接線、分線使用。

12工作條件

a.   海拔不超過2000m

b.  周圍空氣溫度不高于+60℃,不低于-40℃;

c.   周圍空氣相對濕度不超過規定要求(+20℃時);

d.  垂直安裝傾斜度不大于5°;

e.   無明顯搖動和強烈沖擊振動的地方;

f.   無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中;

g.  無滴水和其它液體侵入的地方;

2、  結構與特點

21型號含義

BJX -/D/L/X/R/

進線口數/螺紋

右進線

進線口數/螺紋

下方進線

進線口數/螺紋

左方進線

進線口數/螺紋

上方進線

額定電流

端子數量

接線箱





22主要技術參數見表:

額定電壓(V

額定電流(A

防爆標志

進出線口螺紋

380

220

10203040506080100120150200

ExeIIT6

ExedIICT6

ExdIIBT6

ExdIICT6

G15

G20

G25

G32

G40

G50

G70

G80



22結構概述

a.   接線箱按照GB3836.1~3-2000標準要求設計制造,并經國家指定檢驗機關檢驗合格,頒發合格證;

b.  接線箱可采用ZL102鑄鋁合金鑄造成型,或采用高腐不銹鋼板焊接而成,或經濟型的鋼板焊接而成,進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化,鋼管布線和電纜布線均可,電纜布線須配備電纜夾緊密封接頭。

3、安裝與維修

31安裝前應檢查銘牌上的技術數據是否與實際使用情況相符;

32檢查所有緊固件是否有松動現象,如有松動應加以緊固;

33接線箱的內外接地需要良好可靠;

34安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊,保證密封及電纜不得松動,不使用的接線口應用密封圈和金屬墊片加以封堵;

35維修檢查時需要先斷開電源后方可開蓋;

4、訂貨須知

訂貨時應寫清接線箱的完整型號、名稱、規格及訂貨數量。

例:BJX-16/30防爆接線箱,端子數為16個、額定電流為30A、上方進線、進線口螺紋G251個,下方出線,出線口螺紋G154個。
