1、  用途和工作條件

1．1用途

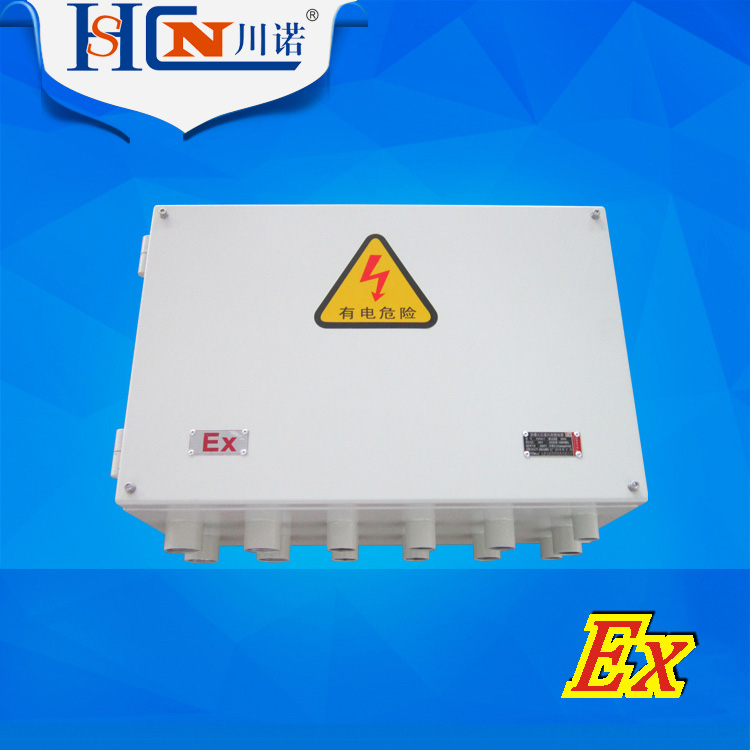

BJX系列防爆接線箱（以下簡稱接線箱），適用于II類、B級、C級T6組以下級別組別的含有爆炸性氣體混合物的場所中，在交流50Hz、額定電壓380V、額定電流至200A以下電路，作為連接各種電氣設備接線、分線使用。

1．2工作條件

a．   海拔不超過2000m；

b．  周圍空氣溫度不高于+60℃，不低于-40℃；

d．  垂直安裝傾斜度不大于5°；

e．   無明顯搖動和強烈沖擊振動的地方；

f．   無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；

g．  無滴水和其它液體侵入的地方；

2、  結構與特點

2．1型號含義

BJX -□/□D□/□L□/□X□/□R□/□

進線口數/螺紋

右進線

進線口數/螺紋

下方進線

進線口數/螺紋

左方進線

進線口數/螺紋

上方進線

額定電流

端子數量

接線箱

2．2主要技術參數見表：

額定電壓（V）

額定電流（A）

防爆標志

進出線口螺紋

380

220

10、20、30、40、50、60、80、100、120、150、200

ExeIIT6

ExedIICT6

ExdIIBT6

ExdIICT6

G15

G20

G25

G32

G40

G50

G70

G80

2．2結構概述

a．   接線箱按照GB3836.1~3-2000標準要求設計制造，并經國家指定檢驗機關檢驗合格，頒發合格證；

b．  接線箱可采用ZL102鑄鋁合金鑄造成型，或采用高強腐不銹鋼板焊接而成，或經濟型的鋼板焊接而成，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，鋼管布線和電纜布線均可，電纜布線須配備電纜夾緊密封接頭。

3、安裝與維修

3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；

3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；

3．3接線箱的內外接地需良好可靠；

3．4安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，保證密封及電纜不得松動，不使用的接線口應用密封圈和金屬墊片加以封堵；

3．5維修檢查時需先斷開電源后方可開蓋；

4、訂貨須知

訂貨時應寫清接線箱的完整型號、名稱、規格及訂貨數量。

例：BJX-16/30防爆接線箱，端子數為16個、額定電流為30A、上方進線、進線口螺紋G25，1個，下方出線，出線口螺紋G15，4個。
